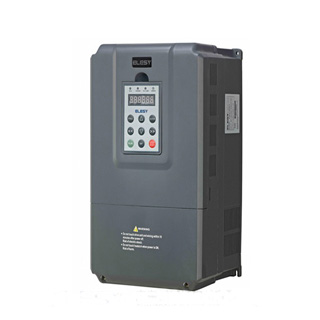

型號

ESDC

ESDD

電源

三相AC220V(-15%~+15%), 50/60Hz

三相AC380V(-15%~+15%), 50/60Hz

使用環境

溫度

工作環境溫度： 0～+40℃    存貯： -40～+50℃

濕度

小于90% ,,無結霜

振動

小于0.5G(4.9m/S2) 10～60Hz 非連續運行

控制方式

1、位置控制
2、速度控制
3、速度試運行
4、JOG 運行
5、力矩控制
6、壓力閉環控制

再生制動

外接制動電阻

反饋方式

兼容增量式編碼器，絕對式編碼器，旋轉變壓器

特性

速度頻率響應

≥400Hz

速度波動率

﹤0.03(負載0～ 100%額定轉速時)

調速比

1:5000

輸入脈沖頻率

0～500kHz

控制輸入

8個可編程數字輸入端子，功能為：
1、伺服使能
2、報警清零
3、CCW驅動禁止
4、CW驅動禁止
5、偏差清零/內部速度選擇1
6、指令脈沖禁止/內部速度選擇2
7、第二電子齒輪比/零速箝位
8、調節器增益切換
4路模擬量輸入
1、一路為-10~10V輸入
2、三路為0~10V/4~20mA可選輸入

控制輸出

4個可編程數字輸出端子，功能為：
1、伺服準備好
2、伺服報警
3、定位完成/速度到達
4、機械制動
2路模擬量輸出，0~10V/4~20mA 輸出可選。

位置控制

輸入方式

1、脈沖+方向
2、CCW脈沖/CW 脈沖
3、兩相正交脈沖

電子齒輪

 1～65535/1～65535

反饋脈沖

根據編碼器線數可調

速度控制

1、內部4段速度設置
2、外部-10~+10V模擬輸入

加減速功能

參數設置1～10000ms(0～1000r/min 或1000～0r/min)

轉矩限制功能

可設定轉矩限制范圍：-300～+300%

監視功能

轉速、當前位置、指令脈沖積累、位置偏差、電機轉矩、電機電流、轉子位置、指令脈沖頻率、運行狀態、輸入輸出端子信號、母線電壓、功率模塊溫度等。

保護功能

超速、過壓，欠壓、過流，過載，制動異常、編碼器異常，過熱、位置超差、軟啟動故障、功率模塊過熱、輸入缺相、電機過熱等。

操作顯示

 6 位LED數碼管、4個按鍵、2個指示燈

外置操作盒，數碼管或液晶顯示可選

通訊功能

CAN,RS232/RS485,profibus

適用負載慣量

小于電機慣量的5倍
