1、電源供電：?jiǎn)蜗?三相AC200V~230V，50/60HZ。
2、選用內部制動電阻，B2、P短路，B1、P開路；選用外部制動電阻，B2、P開路，B1、P接制動電阻。
3、EXVCC為IO端子電源，直流+12V~24V，帶載能力大于100mA。

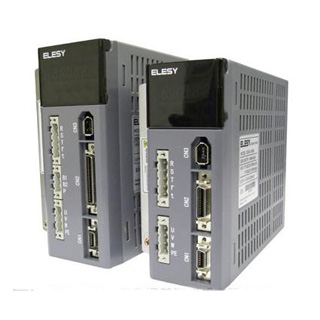

產品特點
1、采用DSP+FPGA體系結構，加快了數據的采集和處理速度，集成度高、可靠性好。
2 、采用優化的PID控制算法，實現轉矩、速度、位置精確的全數字控制，精度高、響應快。
3、 豐富的數字量與模擬量接口、位置反饋脈沖分頻和零位脈沖擴寬輸出，能與多種上位控制裝置配套互聯。
4、 內置RS232、RS485標準串行通訊接口，便于集成到分布式控制系統中去。
產品應用
廣泛應用于數控機床、紡織機械、塑料包裝機械、切袋機和雕刻機等工業自動化領域。
驅動器規格
|
控制電源 |
單相AC200V～230V 50/60Hz |
三相AC220V～230V 50/60Hz |
|||
|
使用環境 |
溫度 |
工作： 0～55℃ 存貯： -20～80℃ |
|||
|
濕度 |
小于90% 無結露 |
||||
|
振動 |
小于0.5G(4.9m/S2) 10～60Hz 非連續運行 |
||||
|
控制方式 |
位置控制 |
||||
|
再生制動 |
內置或外接 |
||||
|
特性 |
速度頻率響應 |
200Hz 或更高 |
|||
|
速度波動率 |
﹤0.03(負載0～ 100%) |
||||
|
調速比 |
1:5000 |
||||
|
輸入脈沖頻率 |
0～500kHz |
||||
|
控制輸入 |
1、伺服使能 |
||||
|
控制輸出 |
1、伺服準備好輸出 |
||||
|
串行通訊口 |
標準RS-485、RS-232接口 |
||||
|
位置控制 |
指令形式 |
1、脈沖+方向 |
|||
|
電子齒輪 |
1～32767/1～32767 |
||||
|
反饋脈沖 |
1～2500脈沖/轉，根據編碼器線數可調 |
||||
|
速度控制 |
內部4段速度設置 |
||||
|
加減速功能 |
參數設置1～10000ms(0～1000r/min 或1000～0r/min) |
||||
|
轉矩限制功能 |
可設定轉矩限制范圍 ：-300～+300% |
||||
|
監視功能 |
轉速、當前位置、指令脈沖、位置偏差、電機轉矩、電機電流、轉子位置、指令脈沖頻率、運行狀態、輸入輸出端子信號等 |
||||
|
保護功能 |
超速、主電源過壓、欠壓、過流、過載、編碼器異常、控制電源欠壓、過熱、位置超差等 |
||||
|
操作 顯示 |
6 位LED數碼管、4個按鍵、2個指示燈 |
||||
|
適用負載慣量 |
小于電機慣量的5倍 |
||||

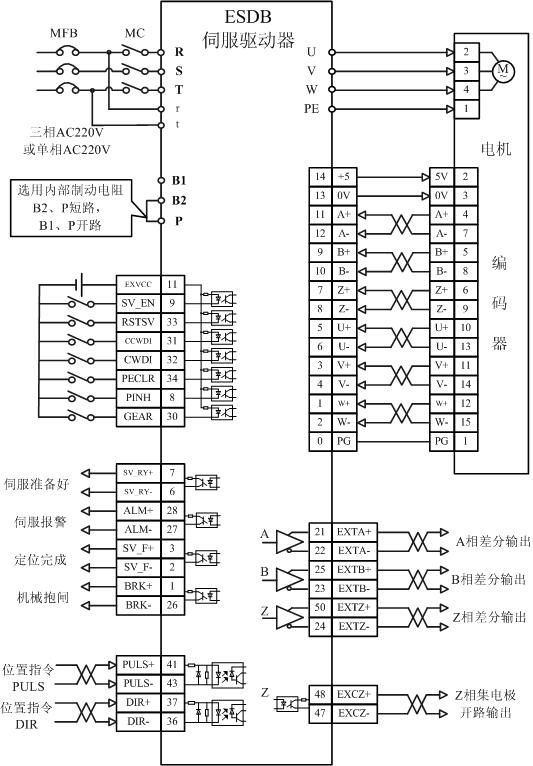

標準接線圖
